国标升降式止回阀

产品概述

◆用途

国标升降式止回阀适用于公称压力PN1.6―16.0MPa．工作温度-46~55℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，防止介质的倒流。

产品特点

◆特点

1、产品结构台理、密封可靠、性能优良、造型美观；

2、阀瓣、阀座密封面堆焊Co基硬质合金，耐磨、耐蚀、抗擦伤性能好、使用寿命长；

3、零件材质及法兰、垫片尺寸可椎据实际工况或用户要求合理选配，满足各种工程需要。

◆性能规范

设计标准		GB/T 12235
压力温度等级		GB/T 12224
结构长度		GB/T 12221
法兰型式尺寸		GB/T9113.1 JB/T79.1
检验与试验		JB/T 9092、GB/T 13927
试验压力(MPa)	公称压力	PN1.6	PN2.5	PN4.0	PN6.4	PN10.0
	壳体试验S	2.4	3.75	6.0	9.6	15.0
	高压密封	1.76	2.75	4.4	7.04	11.0
	低压密封	0.6

产品材料表

◆主要零件材料

序号	零件名称	碳钢	不锈钢	合金钢	低温钢
1	阀体	WCB	CF8	WC6	LCB
2	阀瓣	WCB	CF8	WC6	LCB
3	垫片	柔性石墨	柔性石墨	柔性石墨	柔性石墨
4	阀盖	WCB	CF8	WC6	LCB
5	双头螺柱	35CrMoA	0Cr18Ni9(304)	35CrMoA	35CrMoA
6	螺母	45#	0Cr18Ni9(304)	35CrMoA	35CrMoA
7	弹黄	60S12Mn	0Cr18Ni9(304)	0Cr18Ni9(304）	0Cr18Ni9(304)

注：1、不同的工况温度和工况介质选用不同的材料。
2、常用内件材料的组合及使用温度见附录VII。

产品参数

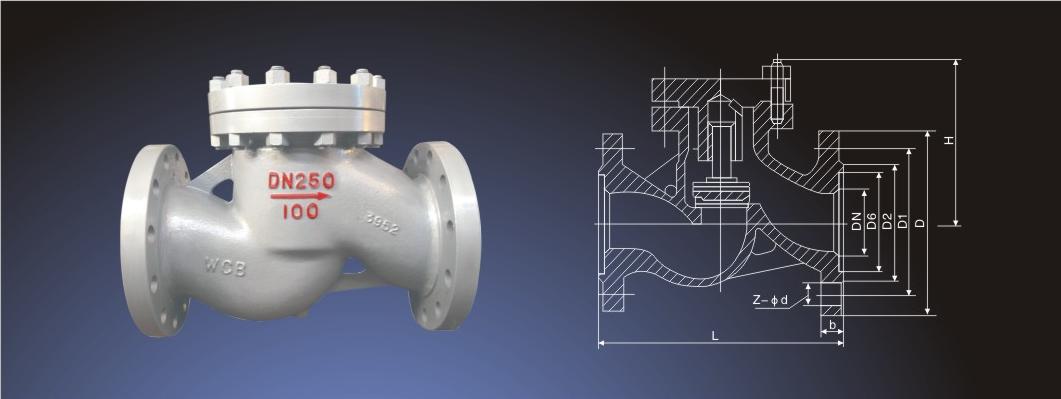

◆主要外形连接尺寸

DN(mm)	L	D	D1	D2	b	Z-Φd	H	WT(kg)
H41H-16C H41W-16P/PL H41W-16R/RL H41Y-16I
15	130	95	65	45	14	4-Φ14	77	3
20	150	105	75	55	14	4-Φ14	77	4
25	160	115	85	65	14	4-Φ14	80	5
32	180	135	100	78	16	4-Φ18	85	7
40	200	145	110	85	16	4-Φ18	95	9
50	230	160	125	100	16	4-Φ18	105	10
65	290	180	145	120	18	4-Φ18	120	20
80	310	195	160	135	20	8-Φ18	130	30
100	350	215	180	155	20	8-Φ18	140	39
125	400	245	210	185	22	8-Φ18	155	50
150	480	280	240	210	24	8-Φ23	180	70
200	600	335	295	265	26	12-Φ23	215	161
250	650	405	355	320	30	12-Φ25	260	251
300	750	460	410	375	34	12-Φ25	315	395
H41H-25C H41W-25P/PL H41W-25R/RL H41Y-25I
15	130	95	65	45	16	4-Φ14	100	3.4
20	150	105	75	55	16	4-Φ14	105	5
25	160	115	85	65	16	4-Φ14	120	5.7
32	180	135	100	78	18	4-Φ18	130	9.1
40	200	145	110	85	18	4-Φ18	135	11.8
50	230	160	125	100	20	4-Φ18	149	14.4
65	290	180	145	120	22	4-Φ18	160	23
80	310	195	160	135	22	8-Φ18	169	30
100	350	230	190	160	24	8-Φ23	194	44
125	400	270	220	188	28	8-Φ25	222	65
150	480	300	250	218	30	8-Φ25	255	99
200	600	360	310	278	34	12-Φ25	305	190
250	650	425	370	332	36	12-Φ30	355	315
300	750	485	430	390	40	12-Φ30	410	450

◆主要外形连接尺寸

DN(mm)	L	D	D1	D2	D6	b	Z-Φd	H	WT(kg)
H41H-40C H41W-40P/R/PL/RL H41Y-40I
15	130	95	65	45	40	16	4-Φ14	100	4
20	150	105	75	55	51	16	4-Φ14	105	5.5
25	160	115	85	65	58	16	4-Φ14	120	6
32	180	135	100	78	66	18	4-Φ18	130	12
40	200	145	110	85	76	18	4-Φ18	135	14
50	230	160	125	100	88	20	4-Φ18	149	18
65	290	180	145	120	110	22	8-Φ18	160	27
80	310	195	160	135	121	22	8-Φ18	169	36
100	350	230	190	160	150	24	8-Φ23	194	50
125	400	270	220	188	176	28	8-Φ25	225	75
150	480	300	250	218	204	30	8-Φ25	255	119
200	600	375	320	282	260	38	12-Φ30	305	217
250	650	445	385	345	313	42	12-Φ34	360	310
300	750	510	450	408	364	46	12-Φ34	415	365

◆主要外形连接尺寸

DN(mm)	L	D	D1	D2	D6	b	Z-Φd	H	WT(kg)
H41H-64C H41W-64P/R/PL/RI H41Y-64I
15	170	105	75	55	40	20	4-Φ14	100	7
20	190	125	90	68	51	22	4-Φ18	110	11
25	210	135	100	78	58	24	4-Φ18	125	13
32	230	150	110	82	66	24	4-Φ23	140	14
40	260	165	125	95	76	24	4-Φ23	168	20
50	300	175	135	105	88	26	4-Φ23	170	23
65	340	200	160	130	110	28	8-Φ23	188	37
80	380	210	170	140	121	30	8-Φ23	205	46
100	430	250	200	168	150	32	8-Φ25	230	68
125	500	295	240	202	176	36	8-Φ30	203	89
150	550	340	280	240	204	38	8-Φ34	265	131
200	650	405	345	300	260	44	12-Φ34	310	235
