水封闸阀

产品概述

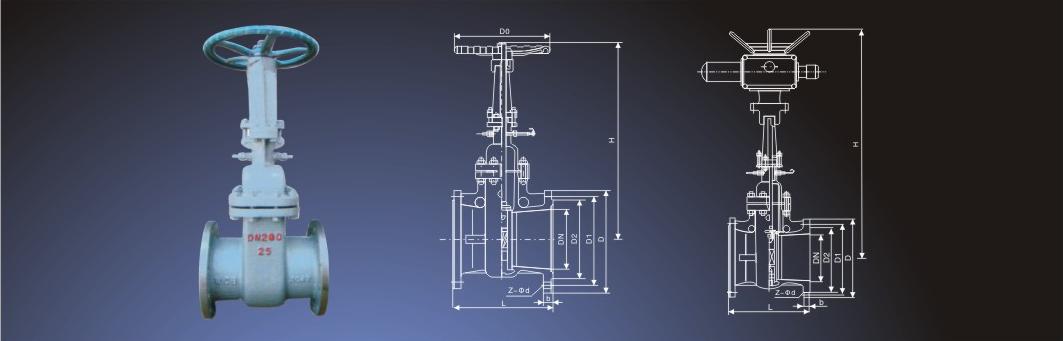

◆主要外形连接尺寸

DN(mm)	L	H	Do	PN1.6(MPa)			PN2.5(MPa)
DN(mm)	L	H	Do	D	D1	WT(kg)	D1	H	WT(kg)
50	250	334	250	58	50	19	64	49	23
65	270	439	250	75	65	32	82	67	35
80	280	495	300	91	79	34	95	77	37
100	300	575	350	110	97	44	117	101	49
125	325	587	350	136	121	75	144	126	78
150	350	607	350	163	146	82	172	158	105
200	400	740	400	223	202	158	223	202	160
250	450	863	400	278	254	184	278	254	188
300	500	990	400	330	305	245	330	305	249
350	550	1137	500	382	352	492	382	352	497
400	600	1523	500	432	399	588	432	399	592
450	650	1618	600	485	451	683	485	451	688
500	700	1657	600	535	501	846	535	499	853
600	800	1746	700	636	601	1013	636	599	1020
注：PN1.6 {16 )阀门允许作为PN1.0 (10 }压力级选用。

◆主要外形连接尺寸

DN(mm)	L	D	PN4.0(MPa)				PN6.4(MPa)				PN10.0(MPa)
DN(mm)	L	D	D1	H	Do	WT(kg)	D1	H	Do	WT(kg)	D1	H	Do	WT(kg)
DS/Z64H-40、64、100
50	250	64	49	345	300	30	50	350	300	34	49	350	300	37
65	270	83	67	411		38	66	447	300	41	64	447	300	44
80	280	96	79	495	350	42	77	499	350	45	75	499	350	47
100	300	117	101	575	350	52	99	582	400	55	97	582	400	57
125	325	144	126	587	400	80	129	590	400	83	125	590	400	87
150	350	172	152	607	400	107	150	611	450	110	145	611	450	113
200	400	223	200	740	450	164	198	745	550	169	190	747	550	172
250	450	278	252	863	550	191	246	867	650	195	236	869	650	198
300	500	330	302	1008	650	254	294	1008	750	260	282	1013	750	265
350	550	382	350	1142	750	499	342	1148	800	504	334	1148	850	508
400	650	432	397	1527	850	598	387	1531	900	604	377	1533	950	610

产品特点

◆主要外形连接尺寸

DN(mm)	L	H	PN1.6(MPa)		PN2.5(MPa)
DN(mm)	L	H	电动装置	WT(kg)	电动装置	WT(kg)
DS/Z944H-16、25
50	250	620	DZW10	50	DZW10	54
65	270	714	DZW10	63	DZW10	66
80	280	765	DZW10	65	DZW10	68
100	300	840	DZW15	75	DZW15	80
125	325	852	DZW15	106	DZW15	109
150	350	875	DZW20I	113	DZW20I	146
200	400	1015	DZW20	189	DZW20	191
250	450	1125	DZW30	214	DZW30	219
300	500	1371	DZW45	353	DZW45	257
350	550	1485	DZW60	602	DZW60	607
400	600	1890	DZW60	698	DZW60	705
450	650	1989	DZW90	713	DZW90	720
500	700	2041	DZW120	881	DZW120	888
600	800	2285	DZW180	1250	DZW180	1275
700	900	2347	DZW250	1938	DZW250	1946
800	1000	2593	DZW350	2562	DZW350	2574

注：PN1.6 （16 )阀门允许作为PN1.0 (10 ）压力级选用。
◆主要外形连接尺寸

DN(mm)	L	PN4.0(MPa)			PN6.4(MPa)			PN10.0(MPa)
DN(mm)	L	H	电动装置	WT(kg)	H	电动装置	WT(kg)	H	电动装置	WT(kg)
DS/Z940H/Y-40、64、100
50	280	620	DZW10	56	622	DZW10	58	622	DZW10	58
65	310	714	DZW10	68	718	DZW15	71	718	DZW15	71
80	350	767	DZW15	73	770	DZW20I	74	770	DZW20I	77
100	400	845	DZW20I	82	845	DZW20I	85	845	D2W30I	8d
125	450	852	DZW20I	108	852	DZW30	111	852	DZW30	113
150	550	875	DZW30	117	875	DZW30	117	965	D2W45	122
200	650	1015	DZW30	193	1105	D2W45	193	1105	DZW60	195
250	750	1215	DZW45	217	1215	D2W60	222	1237	DZW90!	235
300	850	1371	DZW60	357	1424	DZW90I	362	1424	DZW120I	370
350	950	1507	DZW90I	624	1507	DZW120I	631	1670	DZW180	641
400	1050	1912	DZW120	701	2075	D2W180	713	2075	D2W250	725

产品材料表

产品参数

◆主要外形连接尺寸

DN(mm)	L	D	D1	D2	D6	f	b	f2	Z-Φd	手动			电动
DN(mm)	L	D	D1	D2	D6	f	b	f2	Z-Φd	H	Do	WT（kg）	H	电动装置	WT（kg）
DS/Z44H-40 DS/Z944H-40
50	250	160	125	100	88	3	20	4	4-Φ18	330	300	27	620	DZW10	55
65	270	180	145	120	110	3	22	4	8-Φ18	435	300	38	714	DZW10	65
80	280	195	160	135	121	3	22	4	8-Φ18	491	350	42	765	DZW15	70
100	300	230	190	160	150	3	24	4.5	8-Φ23	573	350	57	840	DZW20I	86
125	325	270	220	188	176	3	28	4.5	8-Φ25	582	400	91	852	DZW20I	120
150	350	300	250	218	204	3	30	4.5	8-Φ25	605	400	110	875	DZW30	138
200	400	375	320	282	260	3	38	4.5	12-Φ30	739	450	169	1015	DZW30	200
250	450	445	385	345	313	3	42	4.5	12-Φ34	862	550	207	1225	DZW40	298
300	500	510	450	400	364	4	46	4.5	16-Φ34	990	650	266	1371	DZW60	383
350	550	570	510	465	422	4	52	5	16-Φ34	1139	750	513	1507	DZW90I	601
400	600	655	585	535	474	4	58	5	16-Φ41	1523	850	627	1912	DZW120	866

◆主要外形连接尺寸

DN(mm)	L	D	D1	D2	D6	f	b	f2	Z-Φd	手动			电动
DN(mm)	L	D	D1	D2	D6	f	b	f2	Z-Φd	H	Do	WT（kg）	H	电动装置	WT（kg）
DS/Z40H-64 DS/Z940H-64
50	250	175	135	105	88	3	26	4	4-23	337	300	30	622	DZW10	58
65	280	200	160	130	110	3	28	4	8-23	441	300	41	714	DZW15	69
80	310	210	170	140	121	3	30	4	8-23	496	350	45	765	DZW20I	73
100	350	250	200	168	150	3	32	4.5	8-25	578	400	62	840	DZW20I	90
125	400	295	240	202	176	3	36	4.5	8-30	588	400	97	852	DZW30	124
150	450	340	280	240	204	3	38	4.5	8-34	610	450	115	875	DZW30	142
200	550	405	345	300	260	3	44	4.5	12-34	744	550	172	1195	D2W45	270
250	650	470	400	352	313	3	48	4.5	12-41	867	650	211	1225	DZW60	317
300	750	530	460	412	364	4	54	4.5	16-41	996	750	271	1393	DZW90I	399
350	850	595	525	475	422	4	50	5	16-41	1142	850	518	1507	DZW120I	647
400	950	670	585	525	474	4	66	5	16-48	1537	900	633	2075	DZW180	882

◆主要外形连接尺寸

DN(mm)	L	D	D1	D2	D6	f	b	f2	Z-Φd	手动			电动
DN(mm)	L	D	D1	D2	D6	f	b	f2	Z-Φd	H	Do	WT（kg）	H	电动装置	WT（kg）
DS/Z40H-100 DS/Z940H-100
50	250	195	145	112	88	3	28	4	4-25	337	300	34	622	DZW10	62
65	280	220	170	138	110	3	32	4	8-25	441	300	46	714	DZW15	74
80	310	230	180	148	121	3	34	4	8-25	496	350	50	765	DZW20I	78
100	350	265	210	172	150	3	38	4.5	8-30	578	400	67	870	DZW30I	95
125	400	310	250	210	176	3	42	4.5	8-34	588	400	102	852	DZW30	129
150	450	350	290	250	204	3	46	4.5	12-34	610	450	121	875	D2W45	221
200	550	430	360	312	260	3	54	4.5	12-41	744	550	178	1195	DZW60	235
250	650	500	430	382	313	3	60	4.5	12-41	867	650	217	1225	DZW90I	345
300	750	585	500	442	364	4	70	4.5	16-48	996	750	278	1393	DZW120I	409
350	850	655	560	498	422	4	76	5	16-54	1142	850	524	1507	DZW180	773
400	950	715	620	558	474	4	80	5	16-54	1537	950	640	2075	DZW250	892
