燃气平板闸阀

产品概述

◆执行标准

设计依据
设计标准
结构长度
连接法兰
对焊端
试验和检验
法兰
焊接

GB

JB/T5298

GB/T12221 JB/T5298

GB/T15188.1

GB/T9113
JB/T79

GB/T 12224

JB/T9092

API

API6D
ASMEB16.34

API6D
ASMEB16.10

ASME B16.5

MSSSP44

ASME B16.25

API6D
API598

注：阀门连接法兰尺寸可根据用户要求设计制造。

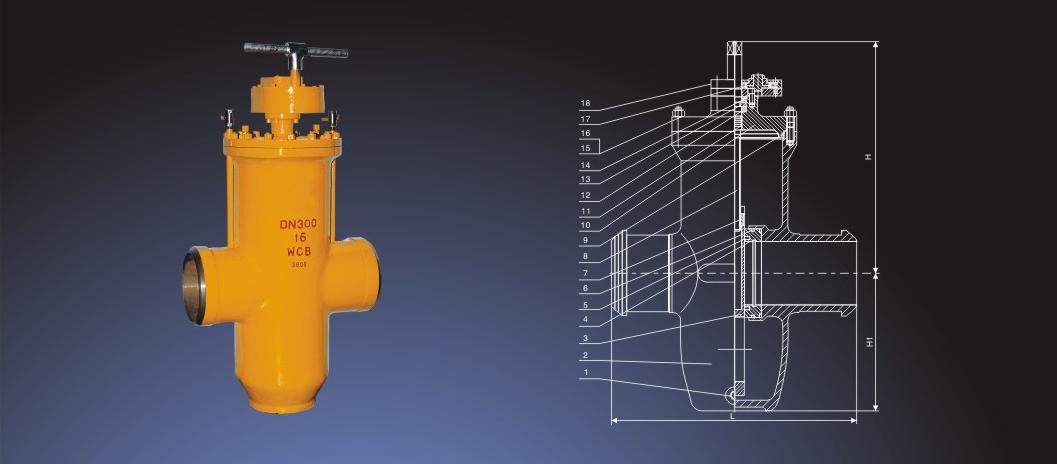

◆主要零件材料

序号
零件名称
材料
序号
零件名称
材料
GB
GB

1

排污堵头

25

11

双头螺柱

35CrMo

2

阀体

WCB

12

螺母

45

3

闸板

16Mn+ENP

13

0形圈

NBR

4

阀座

16Mn

14

轴承

组件

5

0形圈

NBR

15

对开环

45

 6

密封圈

PTFE
i

16

内六角螺钉

35


7

阀杆螺母

ZQAL9-4

17

键

45


8

阀杆

1Cr13

18

开关指示器

PTFE+1Cr18Ni9

9

垫片

柔性石墨

19

手轮

Q235A

10

阀盖

WCB

20

螺母

35

产品特点

◆执行标准

设计依据
设计标准
结构长度
连接法兰
对焊端
试验和检验
法兰
焊接

GB

JB/T5298

GB/T12221 JB/T5298

GB/T15188.1

GB/T9113
JB/T79

GB/T 12224

JB/T9092

API

API6D
ASMEB16.34

API6D
ASMEB16.10

ASME B16.5

MSSSP44

ASME B16.25

API6D
API598

注：阀门连接法兰尺寸可根据用户要求设计制造。

◆主要零件材料

序号
零件名称
材料
序号
零件名称
材料
GB
GB

1

排污堵头

25

10

阀盖

WCB

2

阀体

WCB

11

O型圈

NBR

3

闸板

16Mn+ENP

12

轴承

组件

4

密封圈

PTFE

13

对开环

45

5

阀座

16Mn

14

内六角螺钉

45

 6

O型圈

NBR

15

双头螺柱

35CrMo


7

阀杆螺母

ZQAL9-4

16

螺母

NBR-18


8

阀杆

1Cr13

17

键

45

9

O型圈

NBR

18

开关指示器

组件


产品材料表

产品参数

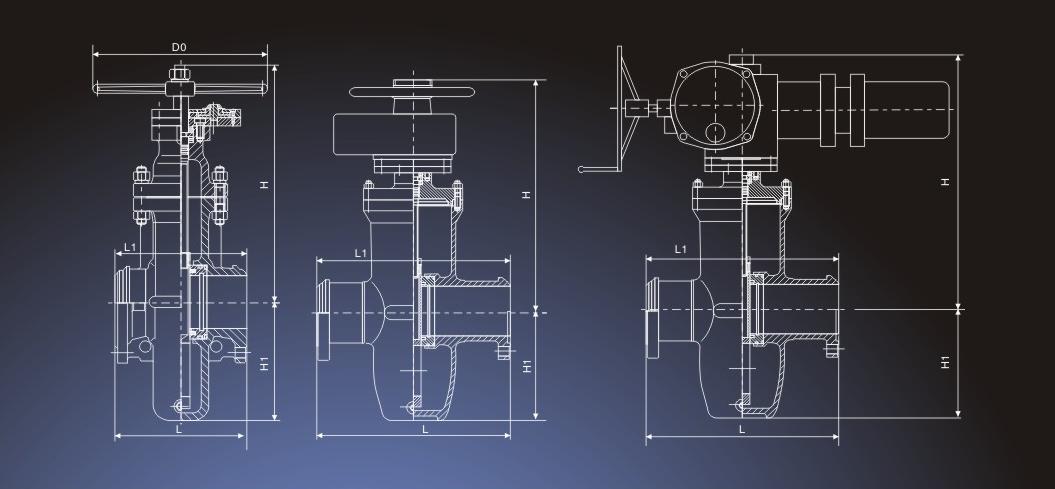

◆主要外形连接尺寸                                                 PN0.4、0.6、1.0、1.6、2.0、2.5MPa(Class150)
DN(mm)
NPS(in)
法兰
对焊
手动
齿动
齿动装置
电动
电动装置
L
L1
H
H1
Do
H
H1
Do
H
H1
Do
（K）Z4(5、9B)4(6)7F

25

1

165

-

85

228

180

-

-

-

-

-

-

-

-

32

11/4

165

-

103

231

180

-

-

-

-

-

-

-

-

40

11/2

178

-

115

240

250

-

-

-

-

-

-

-

-

50

2

178

216

130

255

250

-

-

-

-

-

-

-

-

65

21/2

190

241

160

355

300

-

-

-

-

-

-

-

-

80

3

203

283

180

360

300

-

-

-

-

-

-

-

-

100

4

229

305

214

400

300

-

-

-

-

-

-

-

-

125

5

254

381

257

460

350

-

-

-

-

-

-

-

-

150

6

267

403

300

500

350

-

-

-

-

-

-

-

-

200

8

292

419

388

570

350

-

-

-

-

-

-

-

-

250

10

330

457

475

680

400

475

700

350

0型

475

710

500

SMC-03

300

12

356

502

547

750

450

547

870

350

0型

547

880

305

SMC-00

350

14

381

572

625

875

450

625

995

450

1型

625

1045

305

SMC-00

400

16

406

610

712

1000

500

712

1120

45

1型

712

1130

305

SMC-00

450

18

432

660

785

1130

500

785

1280

450

1型

785

1360

305

SMC-0

500

20

457

711

880

1200

600

880

1350

450

1型

880

1430

305

SMC-0

600

24

508

813

1045

1420

800

1045

1570

500

2型

1045

1650

305

SMC-1

700

28

610

914

1190

1650

800

1190

1800

500

2型

1190

1910

305

SMC-1
800
32
660
914
1360
1880
1000
1360
2040
500
2型
1360
2140
305
SMC-1
900
36
771
1016
1510
2100
1000
1510
2280
600
3型
1510
2390
458
SMC-2
1000
40
811
-
1715
2300
1200
1715
2480
600
3型
1715
2590
458
SMC-2
◆主要外形连接尺寸                                 PN4.0、PN5.0MPa(Class300)
DN(mm)
NPS(in)
法兰
对焊
手动
齿动
齿动装置
电动
电动装置
L(BG)
L(AP)
L1
H
H1
Do
H
H1
Do
H
H1
Do
（K）Z4(5、9B)4(6)7F

25

1

165

165

165

85

238

180

-

-

-

-

-

-

-

-

32

11/4

178

178

178

103

238

180

-

-

-

-

-

-

-

-

40

11/2

190

190

190

115

245

250

-

-

-

-

-

-

-

-

50

2

216

216

216

130

265

250

-

-

-

-

-

-

-

-

65

21/2

241

241

241

160

365

300

-

-

-

-

-

-

-

-

80

3

283

283

283

180

375

300

-

-

-

-

-

-

-

-

100

4

305

305

305

214

420

300

-

-

-

-

-

-

-

-

125

5

381

381

381

257

480

350

-

-

-

-

-

-

-

-

150

6

403

403

403

300

520

350

-

-

-

-

-

-

-

-

200

8

419

419

419

388

590

350

388

710

350

0型

388

720

305

SMC-00

250

10

457

457

457

475

700

400

475

820

350

0型

475

830

305

SMC-00

300

12

502

502

502

547

780

450

547

900

450

1型

547

910

305

SMC-0

350

14

572

763

762

625

895

450

625

1015

450

1型

625

1095

305

SMC-0

400

16

610

838

838

712

1020

550

712

1150

450

1型

712

1230

305

SMC-0

450

18

660

914

914

785

1150

700

785

1300

500

2型

785

1400

305

SMC-1

500

20

711

991

991

880

1220

800

880

1370

500

2型

880

1470

305

SMC-1

600

24

787

1143

1143

1045

1440

1000

 1045

1620

600

3型

1045

1730

305

SMC-1
主要外形连接尺寸                                                    PN6.4MPa(Class400)
DN(mm)
NPS(in)
法兰
对焊
手动
齿动
齿动装置
电动
电动装置
L

L1
H
H1
Do
H
H1
Do
H
H1
Do
（K）Z4(5、9B)4(6)7F

50

2

216

250

158

265

300

-

-

-

-

-

-

-

-

65

21/2

241

280

190

365

300

-

-

-

-

-

-

-

-

80

3

283

310

225

375

350

-

-

-

-

-

-

-

-

100

4

305

350

255

420

350

-

-

-

-

-

-

-

-

125

5

381

400

275

480

400

-

-

-

-

-

-

-

-

150

6

403

450

330

520

400

-

-

-

-

-

-

-

-

200

8

419

550

410

590

500

388

710

350

0型

388

720

305

SMC-0

250

10

457

650

490

700

500

475

820

350

0型

475

830

305

SMC-0

300

12

502

750

570

780

600

547

900

450

1型

547

910

305

SMC-0

350

14

762

850

625

910

600

625

1015

450

1型

625

1095

305

SMC-1

400

16

838

950

735

1020

700

712

1150

450

1型

712

1230

305

SMC-1
