电动楔式闸阀

产品概述

电动楔式闸阀是一种做直线运动的阀门，它与z型多回转执行机构相配，有开关型和智能型。此阀门操作简单是一种最常见的启闭阀，它利用闸板的上下工作来接通和关断管道中的流体介质。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。

产品特点

1、流体阻力小，密封面受介质的冲刷和侵蚀小（闸板开启高度高）；

2、开启较有力，密封性能好，介质流向不受限制，不扰流，不降压力．

3、形体简单．制造工艺性好，适用范围广。

♦性能规范
１试验压力

公称压力PN(MPa)	壳体	试验压力(MPa)		上密封
公称压力PN(MPa)	壳体	密封（液）	密封（气）	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

２适用介质和适用温度

壳体材料	适用介质	适用温度℃
碳素钢（C型）	水、蒸汽、油品	≤425
铬镍钢（P型）	硝酸类	≤200
铬镍钼钢（R型）	醋酸类	≤200
铬钼钢（I型）	水、蒸汽、油品	≤550

产品材料表

♦执行标准

产品规范	设计规范	法兰连接	结构长度	试验与检验	压力-温度
产品规范	GB/T 12234	GB/T9113、JB/T79、HG/T20592	GB/T 12221	GB/T 13927 、JB/T9092	GB/T 12224

♦主要零件材料

壳体/阀盖	闸板/阀座	阀杆	阀杆螺母	填料	手轮
碳素钢	优质碳钢+硬质合金或不锈钢	铬不锈钢	铜合金	石墨石棉盘根	可锻铸铁
铬镍钢	不锈钢、不锈钢+硬质合金	铬镍不锈钢	铜合金	浸聚四氟乙烯	可锻铸铁
铬镍钼钢	不锈钢、不锈钢+硬质合金	铬镍不锈钢	铜合金	烯石棉盘根	可锻铸铁
铬钼钢	合金钢+硬质合金	铬钼钢	铜合金	柔性石墨	可锻铸铁

产品参数

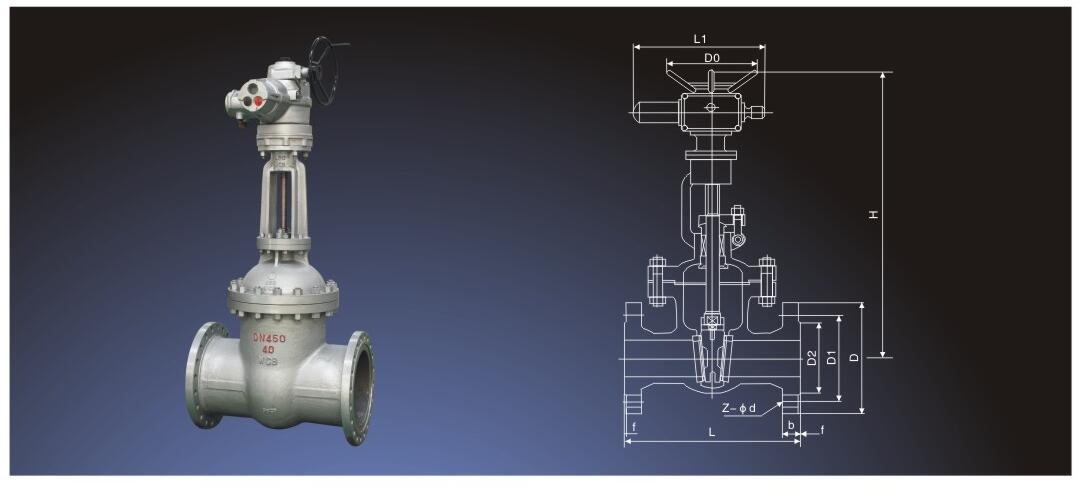

♦主要外形连接尺寸

DN(mm)	L	D	D1	D2	b	f	z-Φd	H	电动装置	WT(Kg)
Z940H Z941Y -16C　　　　Z940Y Z941Y-16P/R/PL/RL　　　　 Z940W Z941W-16P/R/PL/RL　　　　Z940Y Z941Y-16I
40	200	145	110	85	16	3	4-18	595	DZW15	53
50	250	160	125	100	16	3	4-18	653	DZW20	59
65	265	180	145	120	18	3	4-18	665	DZW20	62
80	280	195	160	135	18	3	8-18	725	DZW20	74
100	300	215	180	155	20	3	8-18	787	DZW20	92
150	350	280	240	210	24	3	8-23	955	DZW30	161
200	400	335	295	265	26	3	12-23	1105	DZW30	219
250	450	405	355	320	30	3	12-25	1343	DZW45	376
300	500	460	410	375	30	3	12-25	1516	DZW60	484
350	550	520	470	435	34	4	16-25	1678	DZW60	695
400	600	580	525	485	36	4	16-30	1849	DZW90	977
450	650	640	585	545	40	4	20-30	1937	DZW90	1033
500	700	705	650	608	44	4	20-34	2234	DZW120	1087
600	800	840	770	718	48	5	20-41	2432	DZW180	1357
700	900	910	840	788	50	5	24-41	2489	DZW250	1481
800	1000	1020	950	898	52	5	24-41	2643	D2W350	1845

注：DN700、DN800的型号为Z942型 Note： DN700, DN800 type is Z942.

DN(mm)	L	D	D1	D2	b	f	z-Φd	H	电动装置	WT(Kg)
Z940H Z941Y -25C　　　　Z940Y Z941Y-25P/R/PL/RL　　　　 Z940W Z941W-25P/R/PL/RL　　　　Z940Y Z941Y-25I
40	200	145	110	85	18	3	4-18	595	DZW15	60
50	250	160	125	100	20	3	4-18	653	DZW20	64
65	265	180	145	120	22	3	4-18	665	DZW20	65
80	280	195	160	135	22	3	8-18	725	DZW20	79
100	300	230	190	160	24	3	8-23	787	DZW20	98
125	325	270	220	188	28	3	8-25	902	DZW30	154
150	350	300	250	218	30	3	8-25	955	DZW30	168
200	400	360	310	278	34	3	12-25	1105	DZW45	219
250	450	425	370	332	36	3	12-30	1343	DZW45	390
300	500	485	430	390	40	4	16-30	1516	DZW60	505
350	550	550	490	448	44	4	16-34	1678	DZW60	736
400	600	610	550	505	48	4	16-34	1849	DZW90	1027
450	650	660	600	555	50	4	16-34	1937	DZW90	1139
500	700	730	660	610	52	4	20-34	2234	DZW120	1228
600	800	840	770	718	56	5	20-41	2432	DZW180	1502
700	900	955	875	815	60	5	20-41	2489	DZW250	1617
800	1000	1070	990	930	64	5	24-48	2643	DZW350	1923

DN(mm)	L	D	D1	D2	D6	b	z-Φd	f	f2	H	电动装置	WT(Kg)
Z940H Z941Y -40C　　　　Z940Y Z941Y-40P/R/PL/RL　　　　 Z940W Z941W-40P/R/PL/RL　　　　Z940Y Z941Y-40I
40	200	145	110	85	76	18	4-18	3	4	617	DZW15	62
50	250	160	125	100	88	20	4-18	3	4	665	DZW20	66
65	280	180	145	120	110	22	8-18	3	4	680	DZW20	68
80	310	195	160	135	121	22	8-18	3	4	752	DZW20	80
100	350	230	190	160	150	24	8-23	3	4.5	846	DZW30	108
150	450	300	250	218	204	30	8-25	3	4.5	1087	DZW45	258
200	550	375	320	282	260	38	12-30	3	4.5	1243	DZW45	366
250	650	445	385	345	313	42	12-34	3	4.5	1429	DZW60	472
300	750	510	450	408	364	46	16-34	4	4.5	1608	DZW90	673
350	850	570	510	465 .	422	52	16-34	4	5	1738	DZW90	804
400	950	655	585	535	474	58	16-41	4	5	1897	DZW120	1081
450	1050	680	610	560	524	60	20-41	4	5	2104	DZW120	1259
500	1150	755	670	612	576	62	20-48	4	5	2401	DZW180	1348

DN(mm)	L	D	D1	D2	D6	b	z-Φd	f	f2	H	电动装置	WT(Kg)
Z940H Z941Y -64C　　　　Z940Y Z941Y-64P/R/PL/RL　　　　 Z940W Z941W-64P/R/PL/RL　　　　Z940Y Z941Y-64I
50	250	175	135	105	88	26	4-23	3	4	667	DZW20	68
65	280	200	160	130	110	28	8-23	3	4	685	DZW20	72
80	310	210	170	140	121	30	8-23	3	4	748	DZW30	88
100	350	250	200	168	150	32	8-25	3	4.5	845	DZW30	117
150	450	340	280	240	204	38	8-34	3	4.5	1009	DZW45	314
200	550	405	345	300	260	44	12-34	3	4.5	1253	DZW60	432
250	650	470	400	345	313	48	12-41	3	4.5	1449	DZW60	595
300	750	530	460	412	361	54	16-41	4	4.5	1867	DZW90	721
350	850	595	525	475	422	60	16-41	4	5	1931	DZW120	863
400	950	670	585	525	474	66	16-48	4	5	2017	DZW180	1129
500	1150	800	705	640	576	70	20-54	4	5	2459	DZW250	1493

DN(mm)	L	D	D1	D2	D6	b	z-Φd	f	f2	H	电动装置	WT(Kg)
Z940H Z941Y -100C　　　　Z940Y Z941Y-100P/R/PL/RL　　　　 Z940W Z941W-100P/R/PL/RL　　　　Z940Y Z941Y-100I
50	250	195	145	112	88	28	4-25	3	4	781	DZW20	78
65	280	220	170	138	110	32	8-25	3	4	830	DZW20	96
80	310	230	180	148	121	34	8-25	3	4	865	DZW30	126
100	350	265	210	172	150	38	8-30	3	4.5	1179	DZW30	134
150	450	350	290	250	204	46	12-34	3	4.5	1201	DZW60	352
200	550	430	360	312	260	54	12-41	3	4.5	1611	DZW90	484
250	650	500	430	382	313	60	12-41	3	4.5	1903	DZW90	608
300	750	585	500	442	364	70	16-48	4	4.5	2054	DZW120	757
350	850	655	560	498	422	76	16-54	4	5	2132	DZW180	994
400	950	715	620	558	474	80	16-54	4	5	2321	DZW250	1269

DN(mm)	L	D	D1	D2	D6	b	z-Φd	f	f2	H	电动装置	WT(Kg)
Z940H Z941Y -1600C　　　　Z940Y Z941Y-160P/R/PL/RL　　　　 Z940W Z941W-160P/R/PL/RL　　　　Z940Y Z941Y-160I
50	300	215	165	132	88	36	8-25	3	4	905	DZW20	101
65	340	245	190	152	110	44	8-30	3	4	968	DZW20	137
80	390	260	205	168	121	46	8-30	3	4	978	DZW30	167
100	450	300	240	200	150	48	8-34	3	4.5	1043	DZW30	211
125	525	355	285	238	176	60	8-41	3	4.5	1248	DZW60	424
150	600	390	318	270	204	66	12-41	3	4.5	1394	DZW90	588
200	750	480	400	345	260	78	12-48	3	4.5	1621	DZW120	839
