产品特点

1、结构紧凑、设计合理、阀门刚性好、通道流畅、流量系数小，

2、密封面采用不锈钢和硬质合金，使用寿命长，

3、采用柔性石墨填料、密封可靠、操作轻便灵活；

4、驱动方式为手动、气动、电动、齿轮传动、液动；

5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
♦性能规范
１试验压力

２适用介质和适用温度

♦执行标准

产品规范	设计规范	法兰连接	结构长度	试验与检验	压力-温度
产品规范	GB/T 12234	GB/T9113、JB/T79、HG/T20592	GB/T 12221	GB/T 13927 、JB/T9092	GB/T 12224

♦主要零件材料

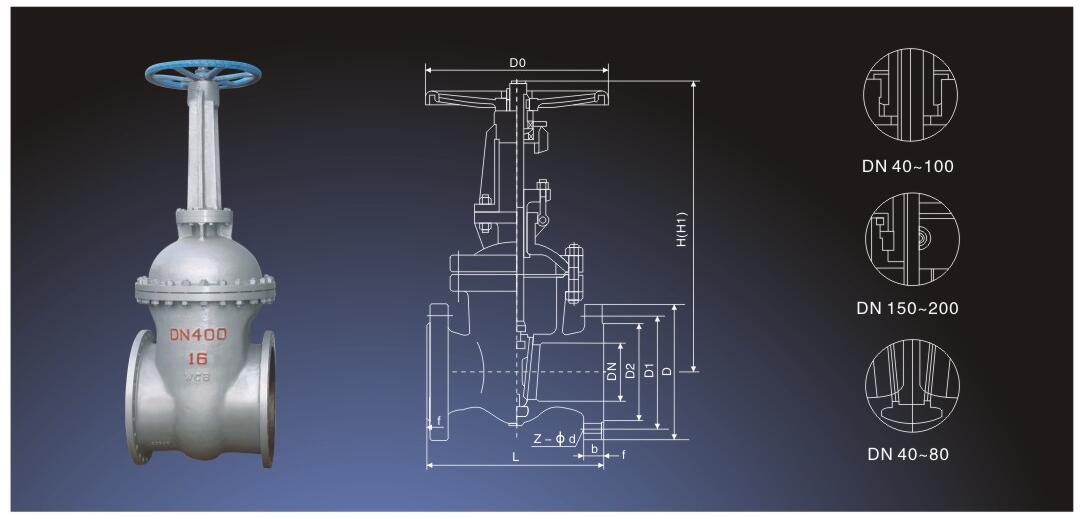

♦主要外形连接尺寸

DN(mm)	L	D	D1	D2	B-F	z-Φd	H
Z40H Z41Y -10C　　　　Z40Y Z41Y-10P/R/PL/RL　　　　 Z40W Z41W-10P/R/PL/RL　　　　Z40Y Z41Y-10I (KZ41Y)
15	130	95	65	45	12-2	4-Φ14	185
20	150	105	75	55	14-2	4-Φ14	200
25	160	115	85	65	14-2	4-Φ14	225
32	180	135	100	78	16-2	4-Φ18	275
40	166	145	110	85	16-3	4-Φ18	290
50	180	160	125	100	16-3	4-Φ18	345
65	195	180	145	120	18-3	4-Φ18	360
80	210	196	160	135	18-3	4-Φ18	380
100	230	215	180	155	20-3	8-Φ18	430
125	256	245	210	185	22-3	8-Φ18	520
150	280	280	240	210	22-3	8-Φ23	600
200	330	335	295	265	22-3	8-Φ23	765
250	380	390	350	320	24-3	12-Φ23	930
300	420	440	400	368	26-3	12-Φ23	1080
350	450	500	460	428	26-4	16-Φ23	1200
400	480	565	515	482	26-4	16-Φ35	1400
450	510	615	656	532	26-4	20-Φ25	1500
500	540	670	620	585	28-4	20-Φ25	1630
600	600	780	725	685	28-5	20-Φ30	1830
700	600	896	840	800	30-5	24-Φ30	1930

DN(mm)	L	D	D1	D2	B-F	z-Φd	H
Z40H Z41Y -16C　　　　Z40Y Z41Y-16P/R/PL/RL　　　　 Z40W Z41W-16P/R/PL/RL　　　　Z40Y Z41Y-16I (KZ41Y)
15	130	95	65	45	14-2	4-Φ14	185
20	150	105	75	55	14-2	4-Φ14	200
25	160	115	85	65	14-2	4-Φ14	225
32	180	135	100	78	16-2	4-Φ18	275
40	200	145	110	85	16-3	4-Φ18	295
50	250	160	125	100	16-3	4-Φ18	350
65	265	180	145	120	18-3	4-Φ18	370
80	280	195	160	135	20-3	8-Φ18	390
100	300	215	180	155	20-3	8-Φ18	435
125	325	245	210	185	22-3	8-Φ18	520
150	350	280	240	210	24-3	8-Φ23	610
200	400	335	295	265	26-3	12-Φ23	785
250	450	405	355	320	20-3	12-Φ25	960
300	500	460	410	375	30-4	12-Φ25	1080
350	550	520	470	435	34-4	16-Φ25	1200
400	600	580	525	485	36-4	16-Φ30	1400
450	650	640	585	545	40-4	20-Φ30	1500
500	700	705	650	608	44-4	20-Φ34	1630
600	800	840	770	718	48-5	20-Φ41	1830
700	900	910	840	788	50-5	24-Φ41	1930
800	1000	1020	950	898	52-5	24-Φ41	2030
900	1100	1120	1050	998	54-5	28-Φ41	2130
1000	1200	1255	1170	1110	56-5	28-Φ48	2230

DN(mm)	L	D	D1	D2	B-F	z-Φd	H
Z40H Z41Y -25C　　　　Z40Y Z41Y-25P/R/PL/RL　　　　 Z40W Z41W-25P/R/PL/RL　　　　Z40Y Z41Y-25I (KZ41Y)
15	130	95	65	45	16-2	4-Φ14	185
20	150	105	75	55	16-2	4-Φ14	200
25	160	115	85	65	16-2	4-Φ14	225
32	180	135	100	78	18-2	4-Φ18	275
40	200	145	110	85	18-3	4-Φ18	295
50	250	160	125	100	20-3	4-Φ18	350
65	265	180	145	120	22-3	8-Φ18	370
80	280	195	160	135	22-3	8-Φ18	390
100	300	230	190	160	24-3	8-Φ23	435
125	325	270	220	188	28-3	8-Φ25	520
150	350	300	250	218	30-3	8-Φ25	610
200	400	360	310	278	34-3	12-Φ25	785
250	450	425	370	332	36-3	12-Φ30	930
300	500	485	430	390	40-4	16-Φ30	1080
350	550	550	490	448	44-4	16-Φ34	1250
400	600	610	550	505	48-4	16-Φ34	1430
450	650	660	600	555	50-4	20-Φ34	1520
500	700	730	660	610	52-4	20-Φ41	1650
600	800	840	770	718	56-5	20-Φ41	1850
700	900	955	875	815	60-5	24-Φ48	1950
800	1000	1070	990	930	64-5	24-Φ48	2050
900	1100	1180	1090	1025	66-5	28-Φ54	2150
1000	1200	1305	1210	1140	68-5	28-Φ58	2250

DN(mm)	L	D	D1	D2	B-F	z-Φd	H
Z40H Z41Y -40C　　　　Z40Y Z41Y-40P/R/PL/RL　　　　 Z40W Z41W-40P/R/PL/RL　　　　Z40Y Z41Y-40I (KZ41Y)
15	130	95	65	45	16-2	4-Φ14	185
20	150	105	75	55	16-2	4-Φ14	200
25	160	115	85	65	16-2	4-Φ14	225
32	180	135	100	78	18-2	4-Φ18	275
40	200	145	110	85	18-3	4-Φ18	295
50	250	160	125	100	20-3	4-Φ18	350
65	280	180	145	120	22-3	8-Φ18	370
80	310	195	160	135	22-3	8-Φ18	390
100	350	230	190	160	24-3	8-Φ23	435
125	400	270	220	188	28-3	8-Φ25	520
150	450	300	250	218	30-3	8-Φ25	610
200	550	375	320	282	38-3	12-Φ30	970
250	650	445	385	345	42-3	12-Φ34	930
300	750	510	450	408	46-4	16-Φ34	1080
350	850	570	510	465	52-4	16-Φ34	1250
400	950	655	585	535	58-4	16-Φ41	1460
450	1050	680	610	560	60-4	20-Φ41	1520
500	1150	755	670	612	62-4	20-Φ48	1650
600	1350	890	795	730	62-5	20-Φ54	1850

DN(mm)	L	D	D1	D2	B-F	z-Φd	H
Z40H Z41Y -64C　　　　Z40Y Z41Y-64P/R/PL/RL　　　　 Z40W Z41W-64P/R/PL/RL　　　　Z40Y Z41Y-64I (KZ41Y)
15	170	105	75	55	18-2	4-Φ14	185
20	190	125	90	68	20-2	4-Φ18	200
25	210	135	100	78	22-2	4-Φ18	225
32	230	150	110	82	24-2	4-Φ23	380
40	240	165	125	96	24-3	4-Φ23	300
50	250	175	135	105	26-3	4-Φ23	360
65	280	200	160	130	28-3	8-Φ23	385
80	310	210	170	140	30-3	8-Φ23	400
100	350	250	200	168	32-3	8-Φ25	450
125	400	296	240	202	36-3	8-Φ30	540
150	450	340	280	240	38-3	8-Φ34	630
200	550	405	345	300	44-3	12-Φ34	820
250	650	470	400	352	48-3	12-Φ41	960
300	750	530	460	412	54-4	16-Φ41	1130
350	850	595	525	475	60-4	16-Φ41	1300
400	950	970	585	525	66-4	16-Φ48	1450
450	1050	715	630	570	70-4	20-Φ48	1550
500	1150	800	705	640	70-4	20-Φ54	1680
600	1350	930	820	750	76-5	20-Φ58	1900

DN(mm)	L	D	D1	D2	B-F	z-Φd	H
Z40H Z41Y -100C　　　　Z40Y Z41Y-100P/R/PL/RL　　　　 Z40W Z41W-100P/R/PL/RL　　　　Z40Y Z41Y-100I (KZ41Y)
15	170	105	75	55	20-2	4-Φ14	185
20	190	125	90	68	22-2	4-Φ18	200
25	210	135	100	78	24-2	4-Φ18	225
32	230	150	110	82	24-2	4-Φ23	280
40	240	165	125	95	26-3	4-Φ23	300
50	250	196	145	112	28-3	4-Φ25	360
65	280	220	170	138	32-3	8-Φ25	385
80	310	230	180	148	34-3	8-Φ25	400
100	350	265	210	172	38-3	8-Φ30	450
125	400	310	250	210	42-3	8-Φ34	450
150	450	350	290	250	46-3	12-Φ34	630
200	550	430	360	312	54-3	12-Φ41	820
250	650	500	430	382	60-3	12-Φ41	960
300	750	585	500	442	70-4	16-Φ48	1130
350	850	655	560	498	46-4	16-Φ54	1300
400	950	715	620	558	80-4	16-Φ54	1450
450	1050	770	675	615	84-4	16-Φ58	1550
500	1150	870	760	690	90-5	20-Φ58	1880
