美标两片式铸钢浮动球阀

产品概述

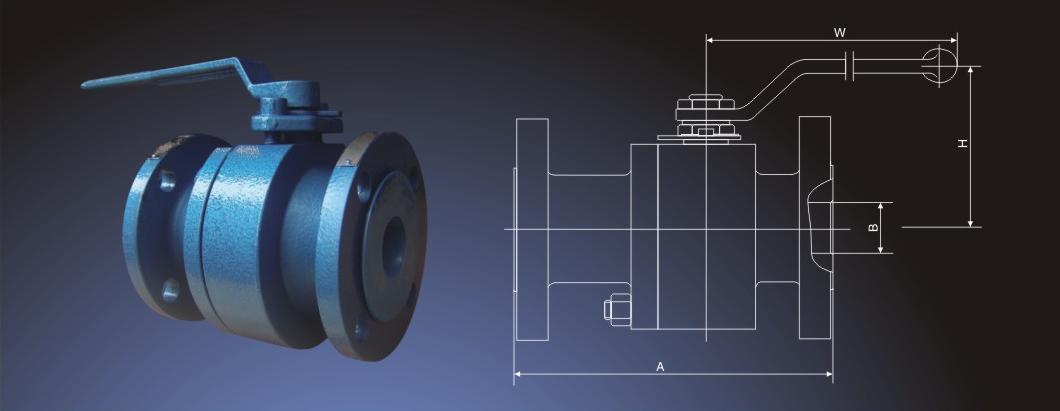

◆主要外形连接尺寸 Class150

NPS(in)	L	W	H	B	ISO连接盘	WT(kg)	NPS(in)	L	W	H	B	ISO连接盘	WT(kg)
1/2	108	130	59	13	-	2	21/2	191	300	150	62	F07	17
3/4	117	170	63	19	F03	2.8	3	203	400	170	74	F10	22
1	127	170	80	25	F04	4	4	229	420	200	100	F10	38
1 1/2	165	250	100	38	F07	8	6	394	620	250	150	F12	82
2	178	250	120	49	F07	12	8	457	460*	342	201*	F14	141

◆主要外形连接尺寸 Class300

NPS(in)	L	W	H	B	ISO连接盘	WT(kg)	NPS(in)	L	W	H	B	ISO连接盘	WT(kg)
1/2	140	130	59	-	13	3	21/2	241	400	160	62	F07	22
3/4	152	170	63	F03	19	4	3	283	400	180	74	F10	30
1	165	170	80	F03	25	6	4	305	480	210	100	F10	43
1 1/2	191	250	100	F07	38	10	6	403	460	260*	150*	F12	113
2	216	300	130	F07	49	15	8	502	600	342*	201	F14	268

◆主要外形连接尺寸 Class600

NPS(in)	L	W	H	B	WT(kg)	NPS(in)	L	W	H	B	WT(kg)
1/2	165	130	59	13	5.5	2	292	320	145	49	23
3/4	191	170	63	19	7	21/2	330	400	170	62	28
1	216	170	80	25	10	3	356	400	195	74	40
1 1/2	241	250	120	38	18	-	-	-	-	-	-

产品特点

产品材料表

产品参数

◆主要外形连接尺寸 Class150

NPS(in)	L	W	H	B	WT(kg)	ISO连接盘	NPS(in)	L	W	H	B	WT(kg)	ISO连接盘
1	127	170	90	25	6	F03	3x2	203	270	119	50	20	F07
1 1/4x1	140	170	92	25	8	F03	3	203	380	163	76	22	F07
1 1/2	165	270	108	38	12	F05	4x3	229	380	163	76	42	F07
2x1 1/2	178	270	108	38	13	F05	4	229	470	187	102	46	F10
2	178	270	119	50	15	F07	6x4	394	470	187	102	80	F10
2 1/2x2	191	270	119	50	17	F07	6	394	700	210	150	110	F10
2 1/2	191	380	150	65	19	F07	-	-	-	-	-	-	-

◆主要外形连接尺寸 Class300

NPS(in)	L	W	H	B	WT(kg)	ISO连接盘	NPS(in)	L	W	H	B	WT(kg)	ISO连接盘
1/2x3/8	140	123	64	13	5		2 1/2	241	380	150	65	28	F07
1x3/4	165	140	77	19	8		3x2	283	270	119	50	30	F07
1	165	170	92	25	10	F03	3	283	380	163	76	38	F07
1 1/4x1	178	170	92	25	11	F03	4x3	305	380	163	76	52	F07
1 1/2	191	270	108	38	18	F05	4	305	470	187	102	78	F10
2x11/2	216	270	108	38	19	F05	6x4	403	470	187	102	100	F10
2	216	270	119	50	22	F07	6	403	700	210	150	110	F10
2 1/2x2	241	270	119	50	23	F07	-	-	-	-	-	-	-

◆主要外形连接尺寸 Class600

NPS(in)	L	W	H	B	WT(kg)	ISO连接盘	NPS(in)	L	W	H	B	WT(kg)	ISO连接盘
1	216	170	92	25	10	F04	21/2x2	330	270	119	50	27	F07
1 1/4x1	229	170	92	25	14	F04	2 1/2	330	380	150	65	28	F07
1 1/2	242	270	108	38	18	F07	3x2	356	270	119	50	33	F07
2x11/2	292	270	108	38	20	F07	3	356	380	163	76	38	F10
2	292	270	119	50	22	F07	4x3	432	380	163	76	75	F10

注：两片式锻钢浮动球阀，该系列阀门用途广泛，性能可靠，价格合理，提供多种主体，阀座材料可供选择，能满足特殊要求。
