◆执行标准|

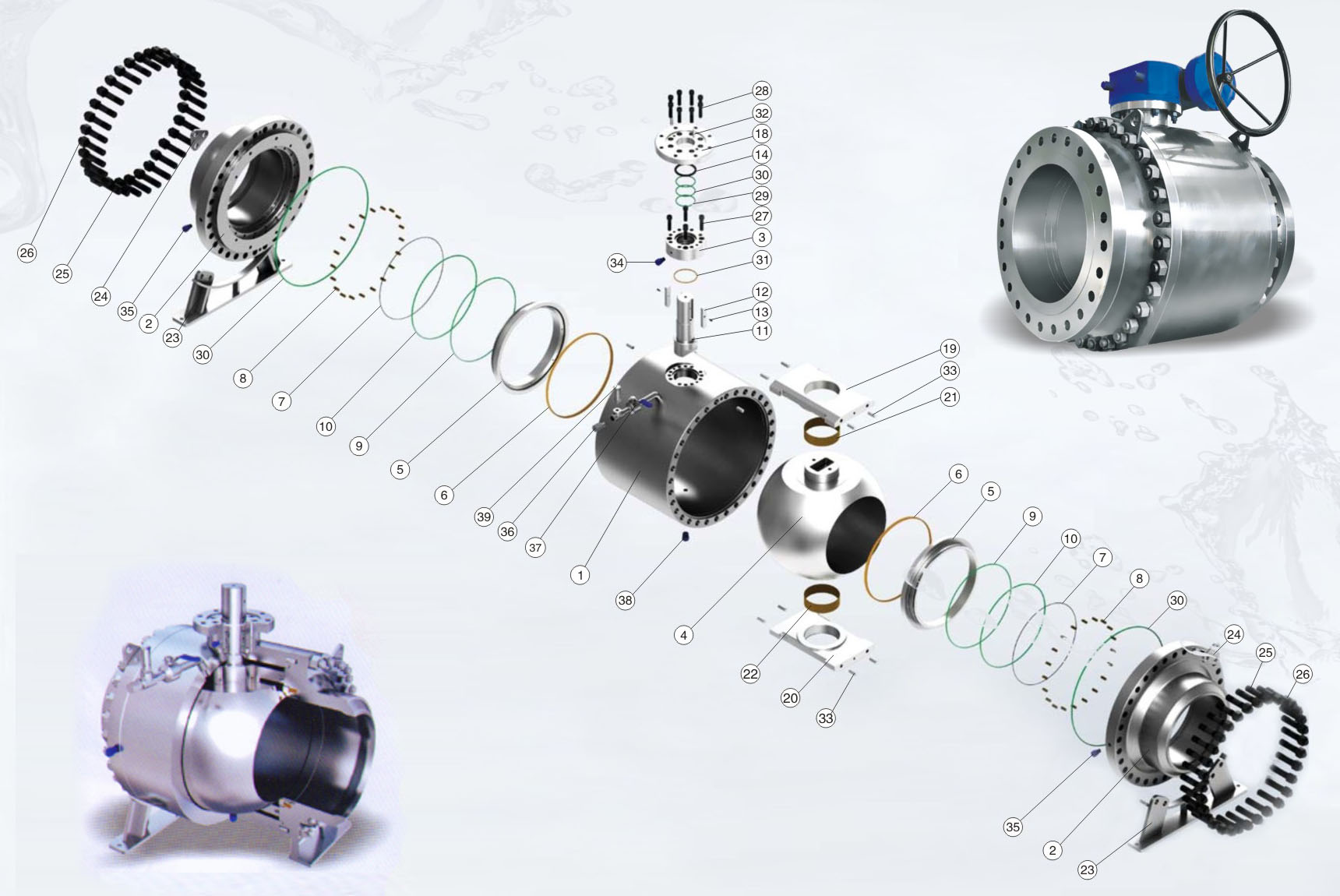

序号 |
零件名称 |
序号 |
零件名称 |
|
1 |
中体 |
22 |
衬套 |
|
2 |
左/右体 |
23 |
支撑座 |
|
3 |
阔盖 |
24 |
吊耳 |
|
4 |
球体 |
25 |
螺柱 |
|
5 |
阀座 |
26 |
螺母 |
|
6 |
密封圈 |
27 |
螺钉 |
|
7 |
防火垫 |
28 |
螺钉 |
|
8 |
弹簧 |
29 |
O型圈 |
|
9 |
0型圈 |
30 |
型圈 |
|
10 |
0型圈2 |
31 |
止推垫 |
|
11 |
上阀杆 |
32 |
销Pin |
|
12 |
键 |
33 |
销Pin |
|
13 |
螺钉 |
34 |
注脂阀 |
|
14 |
填料 |
35 |
注脂阀 |
|
18 |
连接盘 |
36 |
放空阀 |
|
19 |
支撑板(上) |
37 |
隔离阀 |
|
20 |
支撺板(下) |
38 |
排污阀 |
|
21 |
衬套 |
39 |
泄放阀 |
◆固定球阀转矩参数
|
公称通径/阀门转矩 /压力等级 |
CLass150 |
Class300 |
Class600 |
CIass600 |
Class1500 |
|
2 |
49 |
86 |
146 |
207 |
327 |
|
3 |
60 |
109 |
190 |
270 |
431 |
|
4 |
151 |
268 |
459 |
649 |
1032 |
|
6 |
304 |
540 |
907 |
1274 |
2011 |
|
8 |
1018 |
1604 |
2557 |
3511 |
5424 |
|
10 |
1083 |
1829 |
3044 |
4258 |
6694 |
|
12 |
1559 |
2601 |
4297 |
5993 |
9396 |
|
14 |
2423 |
4243 |
7203 |
10163 |
16103 |
|
16 |
3016 |
5348 |
9141 |
12934 |
20546 |
|
18 |
4571 |
7970 |
13499 |
19028 |
30123 |
|
20 |
6011 |
10570 |
17986 |
25401 |
40282 |
|
22 |
6933 |
12141 |
20610 |
29079 |
46074 |
|
24 |
9712 |
17239 |
29481 |
41723 |
66290 |
|
26 |
11950 |
20341 |
33987 |
47634 |
- |
|
28 |
14513 |
25609 |
42238 |
59407 |
- |
|
公称通径/压力等级/阀门转矩 |
Class150 |
Class300 |
Class600 |
Class600 |
Class1500 25MPa |
|
30 |
17986 |
31628 |
53814 |
76000 |
- |
|
32 |
21346 |
37536 |
63866 |
90197 |
- |
|
34 |
25360 |
43012 |
71720 |
100429 |
- |
|
36 |
33174 |
56336 |
94005 |
131674 |
- |
|
40 |
42912 |
72947 |
121794 |
- |
- |
|
42 |
50757 |
86419 |
144418 |
- |
- |
|
48 |
66934 |
113942 |
190394 |
- |
- |
注：1、表中转矩是最大压差下不包含安体系数，Class150~600阀座密封按PTFE、Class900~1500阀座密封按尼龙设计，当客户提供实际 工况压差时，可根据实际工况下提供转矩。
2、 在选用驱动装时应该考虑不小于1.3-1.5倍的安全系数。
3、 由于介件性质，内件及开关频率的不同，可能需要考虑额外转矩要求。
♦订货须知
1、 阀门规格（全通径、缩径）及产品型号；
2、 阀门的压力等级（公制用公称压力PN表示，英美制用磅级表示，日本制用K级表示1 ;
3、 介质成份（是否含腐蚀性，有无纤维，颗粒介质> ;
4、 温度范围3)
5、 安装场地（露天或室内};
6、 环境温度
7、 使用目的（开-关，紧急切断，调节）；
8、 法兰端连接尺寸及其密封面形式执行标准；
9、 对焊端连接尺寸执行标准；
10、 阀门结构长度执行标准；
11、 阀门驱动方式：手柄、蜗轮-蜗杆传动、气动{国产、国外）、电动（国产、国外）、气液联动、电液联动。
