♦执行标准
|
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
|
ASMEB16.34 |
|
GB/T9113.1 HG/T20692 HG/T20615、ASMEB16.5 |
GB/T9092 API 598 |
♦主要零件材料
|
序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
|
1 |
左体 |
WCB |
13 |
填料压盖 |
WCB |
|
2 |
阀瓣 |
25+STL |
14 |
阀座 |
25+SH |
|
3 |
对开圆环 |
2Cr13 |
15 |
势片 |
柔性石墨+不锈钢 |
|
4 |
0 型圈 |
桂橡胶 |
16 |
护板 |
35CrMo |
|
5 |
阀辩盖 |
45 |
17 |
蟪柱 |
35 |
|
6 |
阀杆 |
2Cr13 |
18 |
蠓母 |
45 |
|
7 |
防转板 |
35 |
19 |
阀体 |
WCB |
|
8 |
销轴 |
35 |
20 |
阀盖 |
WCB |
|
9 |
填料垫 |
1Cr13 |
21 |
阀杆螺母 |
铜合金 |
|
10 |
填料 |
柔性石墨 |
22 |
轴承压盖 |
45 |
|
11 |
预紧螺栓 |
35 |
23 |
驱动装置 |
一 |
|
12 |
填料压套 |
1Cr13 |
― |
一 |
一 |

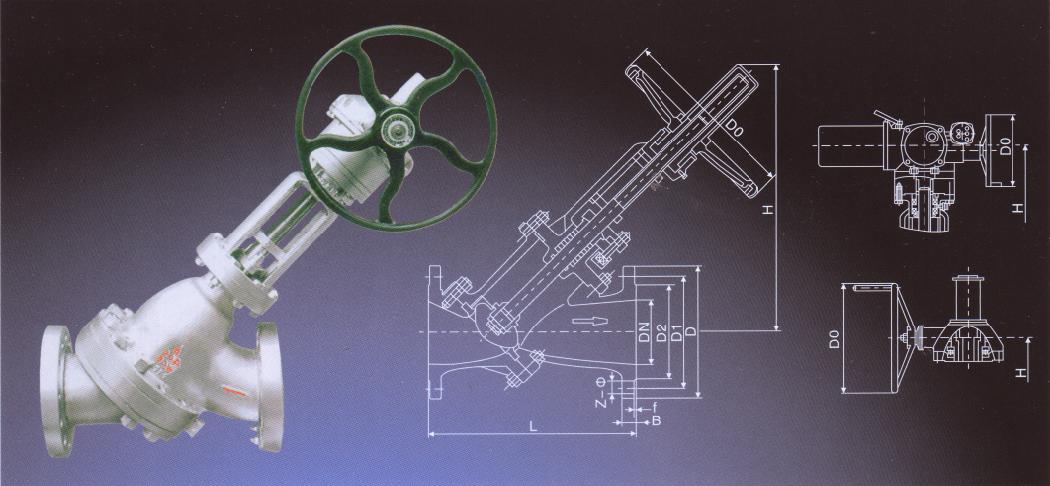

♦主要外形连接尺寸 Class 150
|
DN(mm) |
NPS(in) |
驱动方式 |
L |
D |
D1 |
D2 |
B |
Z-Φ |
f |
Do |
H |
驱动装置 |
|
JS45Y |
||||||||||||
|
50 |
2 |
手动 |
230 |
150 |
120.5 |
92 |
16 |
4-18 |
2 |
250 |
307 |
- |
|
80 |
3 |
310 |
190 |
152.5 |
127 |
19.5 |
4-18 |
2 |
250 |
386 |
- |
|
|
100 |
4 |
350 |
230 |
190.5 |
157.5 |
24 |
8-18 |
2 |
250 |
448 |
- |
|
|
125 |
5 |
400 |
255 |
216 |
186 |
24 |
8-22 |
2 |
320 |
519 |
- |
|
|
150 |
6 |
480 |
280 |
241.5 |
216 |
25.5 |
8-22 |
2 |
360 |
600 |
- |
|
|
200 |
8 |
齿动 |
600 |
345 |
298.5 |
270 |
29 |
8-22 |
2 |
450 |
795 |
BA-1 |
|
250 |
10 |
730 |
405 |
362 |
324 |
30.5 |
12-26 |
2 |
600 |
880 |
BA-1 |
|
|
300 |
12 |
850 |
485 |
432 |
381 |
32 |
12-26 |
2 |
600 |
935 |
BA-1 |
|
|
350 |
14 |
980 |
535 |
476 |
413 |
35 |
12-30 |
2 |
600 |
1088 |
BA-2 |
|
|
200 |
8 |
电动 |
600 |
345 |
298.5 |
270 |
29 |
8-22 |
2 |
305 |
995 |
SMC-00 |
|
250 |
10 |
730 |
405 |
362 |
324 |
30.5 |
12-26 |
2 |
305 |
1045 |
SMC-00 |
|
|
300 |
12 |
850 |
485 |
432 |
381 |
32 |
12-26 |
2 |
305 |
1105 |
SMC-0 |
|
|
350 |
14 |
980 |
535 |
476 |
413 |
35 |
12-30 |
2 |
305 |
1250 |
SMC-0 |
|
注：驱动装置可根据用户要求选用。
