♦执行标准
|
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
|
ASMEB16.34 |
|
GB/T9113.1 HG/T20592 HG/T20615、ASMEB16.5 |
GB/T9092 API 598 |
♦主要零件材料
|
序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
|
1 |
阀座 |
ASTM A105+HF |
11 |
驱动装置 |
- |
|
2 |
塾片 |
柔性石墨+不锈钢 |
12 |
阀瓣 |
ASTM A105+HF |
|
3 |
阀体 |
ASTM A216WCB |
13 |
压盖 |
ASTMA105 |
|
4 |
法兰盖 |
A105 |
14 |
对开圆环 |
碳钢 |
|
5 |
螺柱 |
ASTM A193B7 |
15 |
阀杆 |
ASTM A276-410 |
|
6 |
螺母 |
ASTM A194 2H |
16 |
填料 |
柔性石墨 |
|
7 |
阀盖 |
ASTM A216WCB |
17 |
填料压盖 |
ASTM A216WCB |
|
8 |
阀杆螺母 |
铜合金 |
18 |
防转板 |
碳钢 |
|
9 |
轴承 |
- |
19 |
螺栓 |
ASTMA193B7 |
|
10 |
轴承压盖 |
ASTM A105 |
20 |
|
|

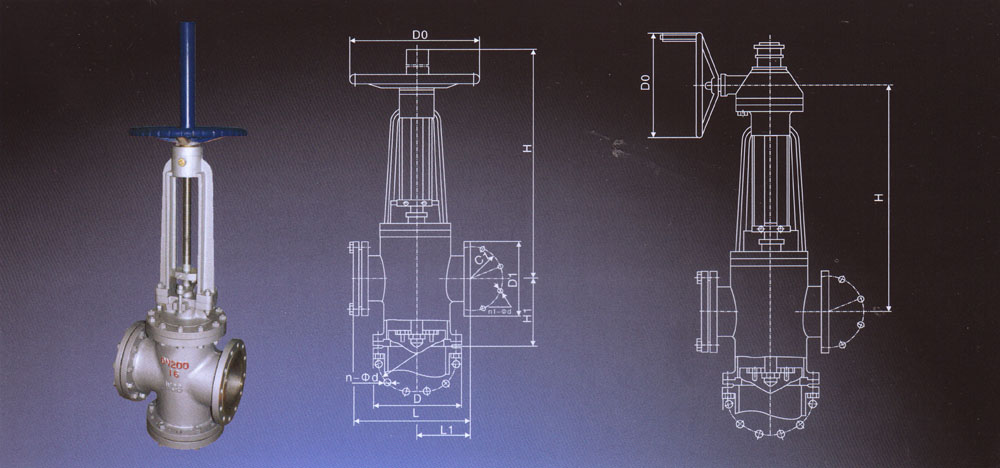

♦主要外形连接尺寸 PN2.0MPa/Class150
|
DN(mm) |
NPS(in) |
驱动方式 |
D |
C |
N-Φd |
L |
L1 |
D1 |
C1 |
n1-Φ |
Do |
H1 |
H |
驱动装置 |
|
ZFP44Y ZFP544Y ZFP944Y |
||||||||||||||
|
50 |
2" |
手动 |
150 |
120.5 |
4-18 |
240 |
120 |
150 |
120.5 |
4-Φ18 |
350 |
127 |
500 |
- |
|
80 |
3" |
190 |
152.5 |
4-18 |
455 |
212 |
190 |
152.5 |
4-Φ18 |
350 |
175 |
750 |
- |
|
|
100 |
4" |
230 |
190.5 |
8-18 |
336 |
165 |
230 |
190.5 |
8-Φ18 |
400 |
200 |
800 |
- |
|
|
150 |
6" |
280 |
241.5 |
8-22 |
410 |
190 |
280 |
241.5 |
8-Φ 22 |
450 |
220 |
830 |
- |
|
|
200 |
8" |
345 |
298.5 |
8-22 |
455 |
212 |
345 |
298.5 |
8-Φ22 |
500 |
240 |
1150 |
一 |
|
|
250 |
10" |
405 |
362 |
8-22 |
495 |
230 |
405 |
362 |
12-Φ26 |
600 |
290 |
1215 |
一 |
|
|
300 |
12" |
齿动 |
485 |
432 |
12-26 |
595 |
290 |
485 |
432 |
12-Φ26 |
600 |
305 |
1250 |
LR1200 |
|
350 |
14" |
535 |
476 |
12-26 |
620 |
290 |
535 |
476 |
12-Φ29.5 |
600 |
310 |
1340 |
LR1200 |
|
|
400 |
16" |
600 |
540 |
12-29.5 |
730 |
345 |
600 |
540 |
16-Φ29.5 |
900 |
355 |
1400 |
LR2500 |
|
|
500 |
20" |
700 |
635 |
20-32.5 |
855 |
402 |
700 |
635 |
20-Φ32.5 |
900 |
382 |
1600 |
LR2500 |
|
